Patologie traumatiche del rachide cervicale
Artrodesi cervicale per frattura/lussazione cervicale

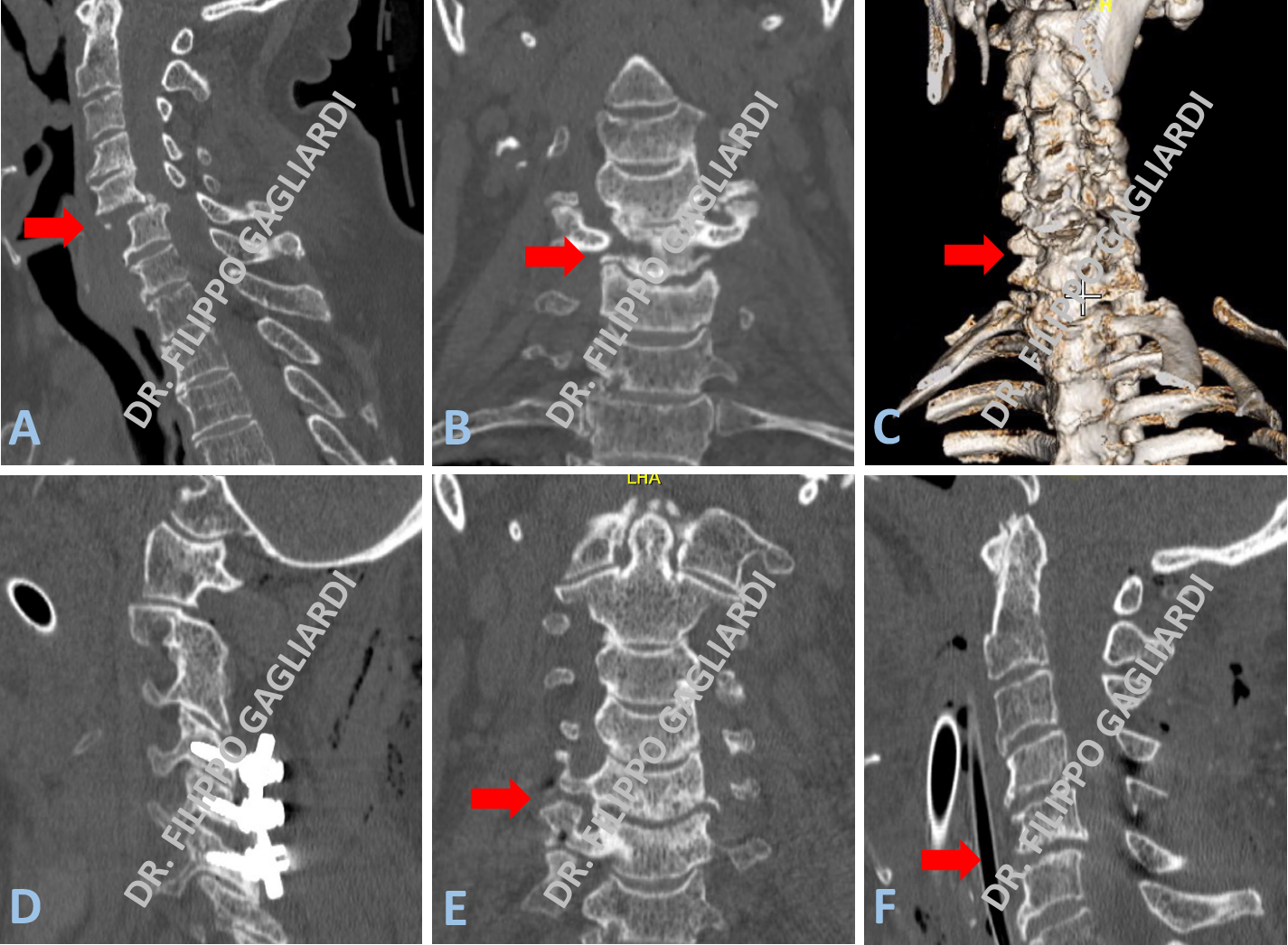

Caso di frattura della quinta vertebra cervicale (C5) con lussazione secondaria della quinta sulla sesta (C6) vertebra cervicale (frecce rosse Figure A, B, C). Il Paziente è stato sottoposto alla riduzione chirurgica della lussazione sotto guida radioscopica (frecce rosse Figure D, E) e a successiva stabilizzazione vertebrale con approccio posteriore dalla quarta (C4) alla sesta (C6) vertebra cervicale mediante viti trans-articolari e barre laterali in titanio. Le Figure A e B mostrano rispettivamente la proiezione sagittale (o laterale) e coronale (o antero-posteriore) della colonna vertebrale all’esame TC pre-operatorio. La Figura C illustra la ricostruzione tridimensionale dell’anatomia pre-operatoria. Le Figura D mostra la proiezione sagittale della TC post-operatoria in cui si apprezzano le viti in sede. Le Figure E e F mostrano l’esito post-operatorio in proiezione coronale e sagittale al controllo TC. L’esame documenta il perfetto riallineamento del vertebre cervicali.
Avvitamento del dente dell’epistrofeo per via anteriore

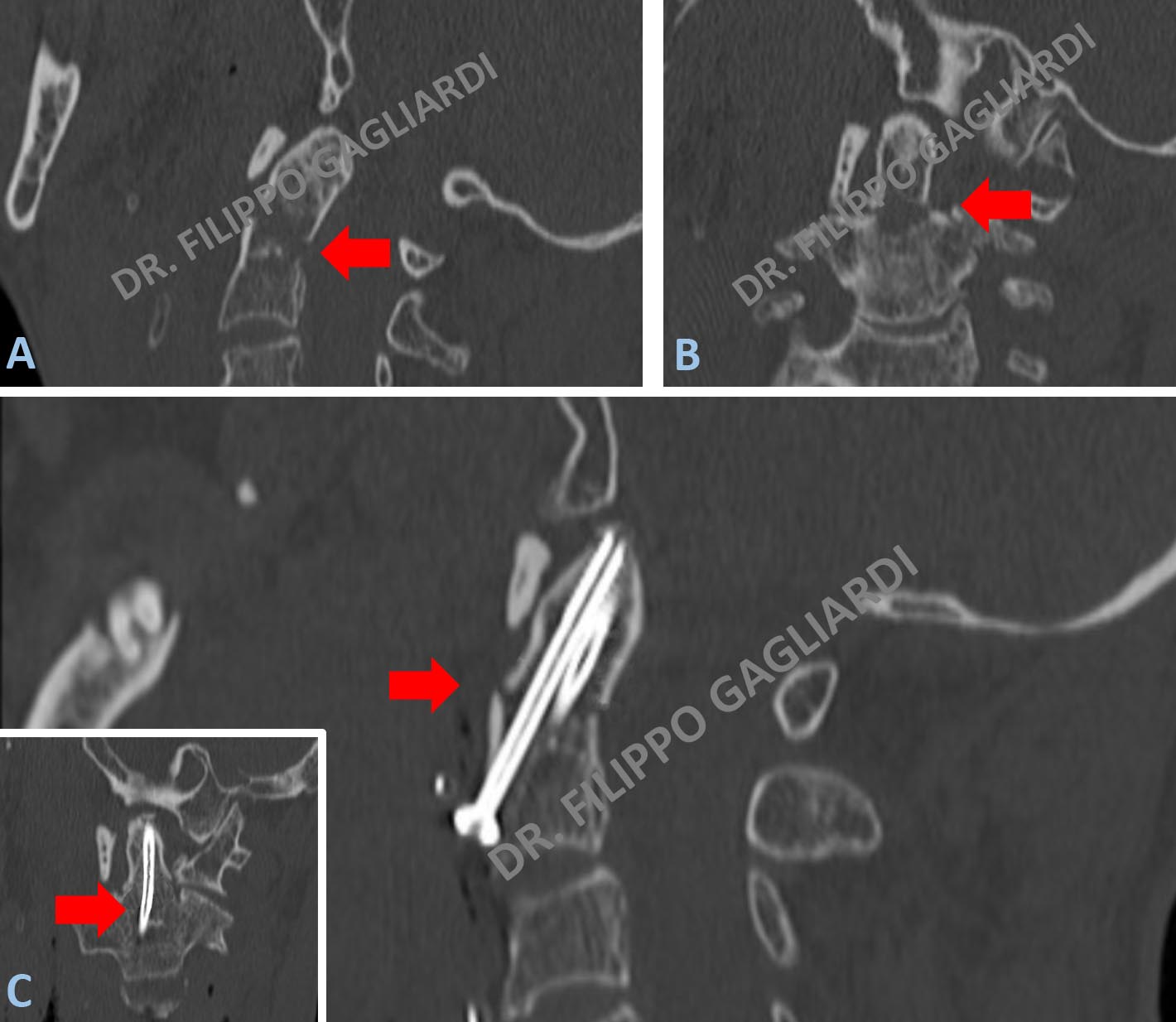

Caso di frattura del dente dell’epistrofeo (seconda vertebra cervicale) (frecce rosse in Figure A e B). Condizione a potenziale rischio di vita; la dislocazione del frammento potrebbe infatti determinare la compressione dei centri nervosi che regolano la respirazione. Il Paziente è stato sottoposto al posizionamento di due viti di riduzione della frattura. Si é proceduti con una tecnica definita “avvitamento del dente dell’epistrofeo per via anteriore”. Consiste nell’approcciare la colonna vertebrale cervicale dal davanti con una piccola incisione del collo passando quindi posteriormente alla faringe. Le viti hanno consentito di avvicinare i frammenti ed immobilizzarli in modo tale da consentirne la fusione e la formazione del callo osseo (frecce rosse in Figura C).
Avvitamento del dente dell’epistrofeo per via anteriore
Stabilizzazione cervicale
Caso di avvitamento per via anteriore del dente dell’epistrofeo (seconda vertebra cervicale) per una frattura con dislocazione del frammento all’interno del canale spinale contro il midollo spinale (Figura A). Immagine intraoperatoria (Figura B). Risultato post-operatorio (Figura C). Si vede la vite correttamente posizionata con la riduzione e la sintesi della frattura.
Artrodesi occipito-cervicale per frattura dell’atlante
Stabilizzazione cervicale
Caso di frattura pluri-frammentaria della prima vertebra cervicale (atlante) (frecce azzurre Figura A). La frattura è stata efficacemente ridotta in sala operatoria (frecce rosse Figura B) e stabilizzata con una intervento di fusione occipito-cervicale con un sistema di viti e barre posizionate a livello della seconda, terza e quarta vertebra cervicale e dell’osso occipitale (freccia rossa Figura C). La Figura A mostra la vertebra fratturata prima dell’intervento, le frecce azzurre mostrano le linee di frattura e il conseguente dislocamento dell’osso. Nella Figura B si vede la vertebra dopo l’intervento con la ricomposizione di tutti i frammenti fratturati. La Figura C mostra i controllo RX post-operatorio con l’impianto in sede.
